ft nastro trasportatore
180,00 € + IVA

Specifiche

978-88-98550-27-2
3.0
2017
pdf doc
Modello
300

Fascicolo Tecnico Nastro Trasportatore

Ed. 2017

I Nastri trasportatori sono macchine molto diffuse in processi produttivi, il modello di FT proposto, con in primis il Manuale di Istruzioni per  l’Uso e la Manutenzione e la Valutazione dei Rischi può essere considerato un ottimo master per tutte le tipologie di nastri trasportatori.

Non è presente una norma tecnica armonizzata di "tipo C" generale per i nastri trasportatori, sono pubblicate le seguenti norme relative ai requisiti di sicurezza elettrica e alle linee di processo:

UNI EN 12882:2015
Nastri trasportatori per utilizzo generale - Requisiti di sicurezza elettrica e protezione contro l'infiammabilità

UNI EN 14973:2006+A1:2008
Nastri trasportatori per utilizzo nelle installazioni sotterranee - Requisiti di sicurezza elettrica e di protezione contro l'infiammabilità

UNI EN 15061:2009
Sicurezza del macchinario - Requisiti di sicurezza dei macchinari e degli equipaggiamenti delle linee di processo nastri

Le norme principali a cui fare riferimento sono (non esaustivo):

- EN ISO 12100 Sicurezza del macchinario - Principi generali di progettazione - Valutazione del rischio e riduzione del rischio.
- EN 60204-1 Sicurezza del macchinario - Equipaggiamento elettrico delle macchine Parte 1: Regole generali.
UNI EN ISO 13857 Sicurezza del macchinario - Distanze di sicurezza per impedire il raggiungimento di zone pericolose con gli arti superiori e inferiori.
- UNI EN ISO 13850 Sicurezza del macchinario - Impianto d'arresto d'emergenza, aspetti funzionali.
- EN ISO 14120 - Sicurezza del macchinario - Ripari - Requisiti generali per la progettazione e la costruzione di ripari fissi e mobili
- EN ISO 14119 Sicurezza del macchinario - Dispositivi di interblocco associati ai ripari - Principi di progettazione e di scelta

Vedi tutte le norme armonizzate per la Direttiva macchinee

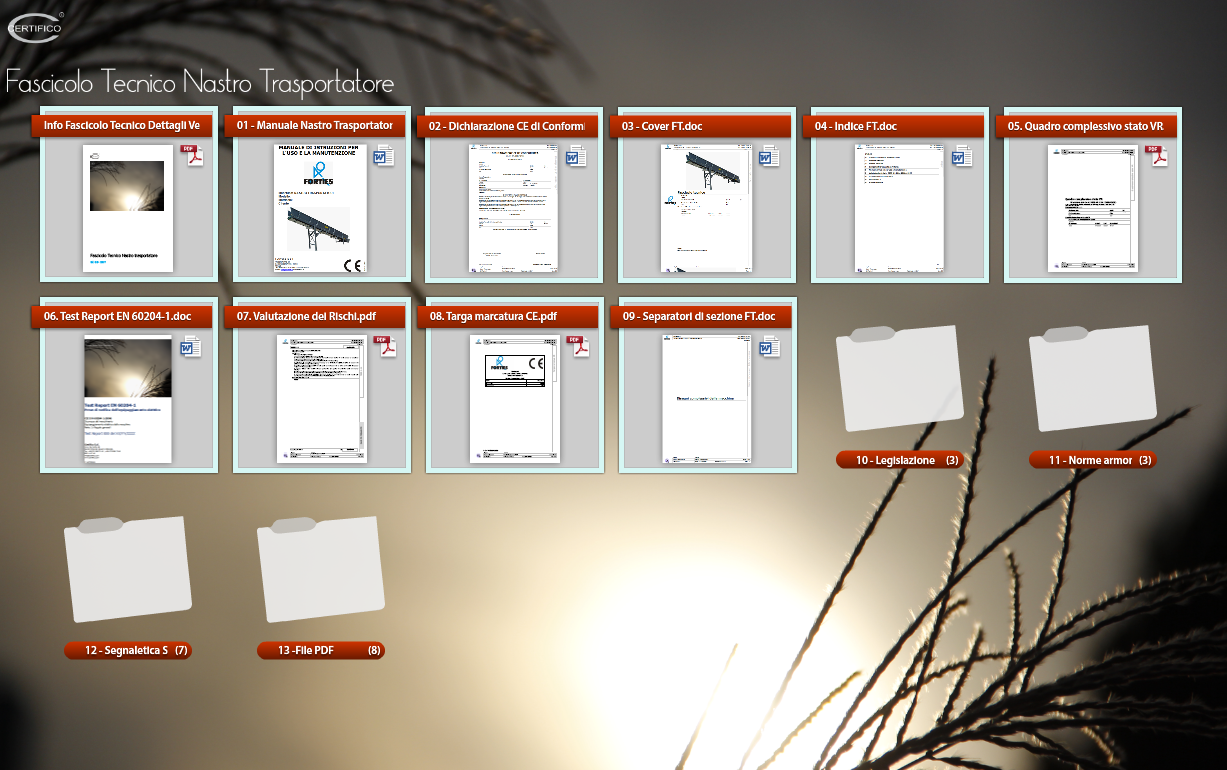

Modello di Fascicolo Tecnico Nastro Trasportatore, completo di:

00 - Info Prodotto

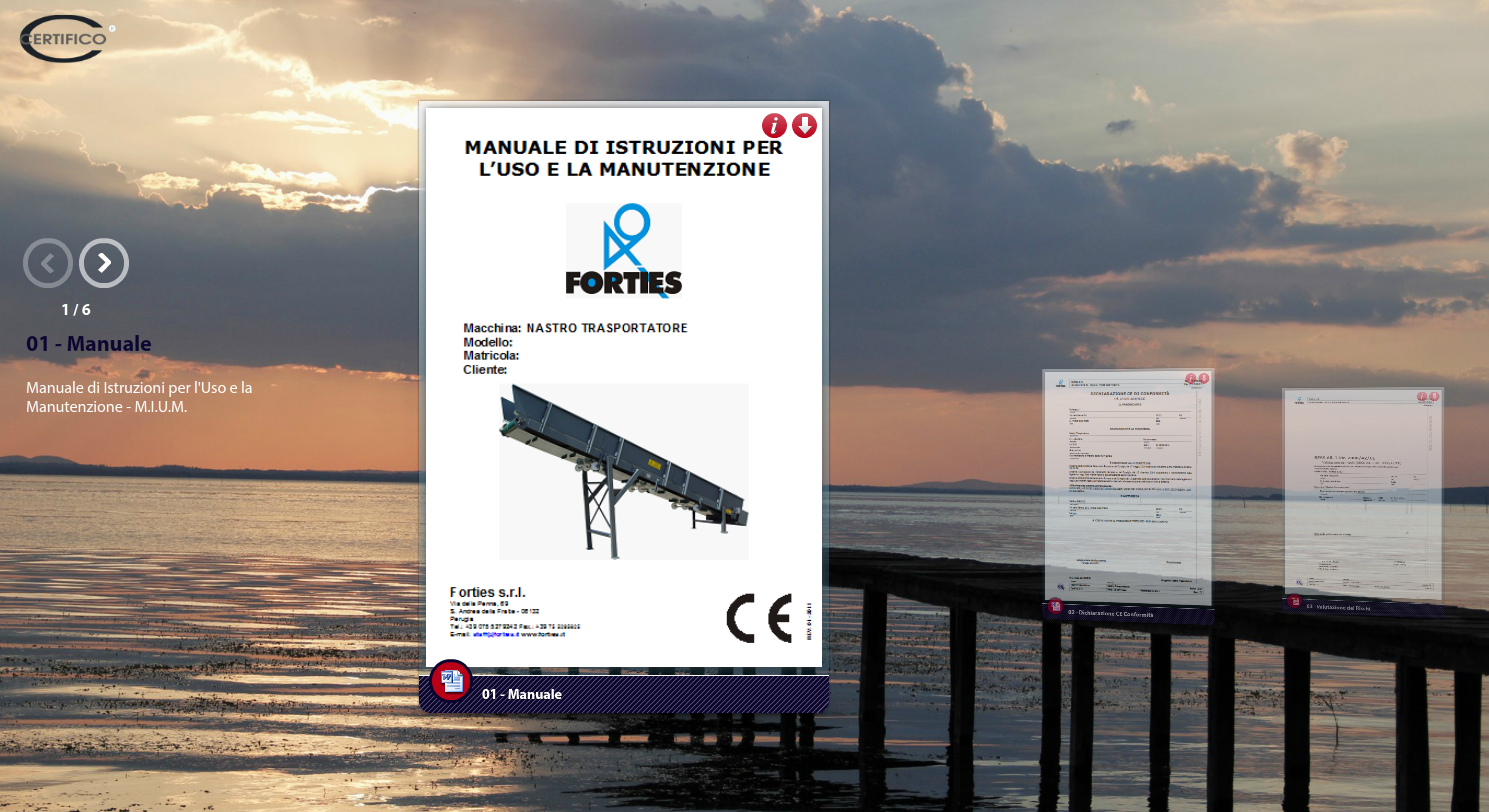

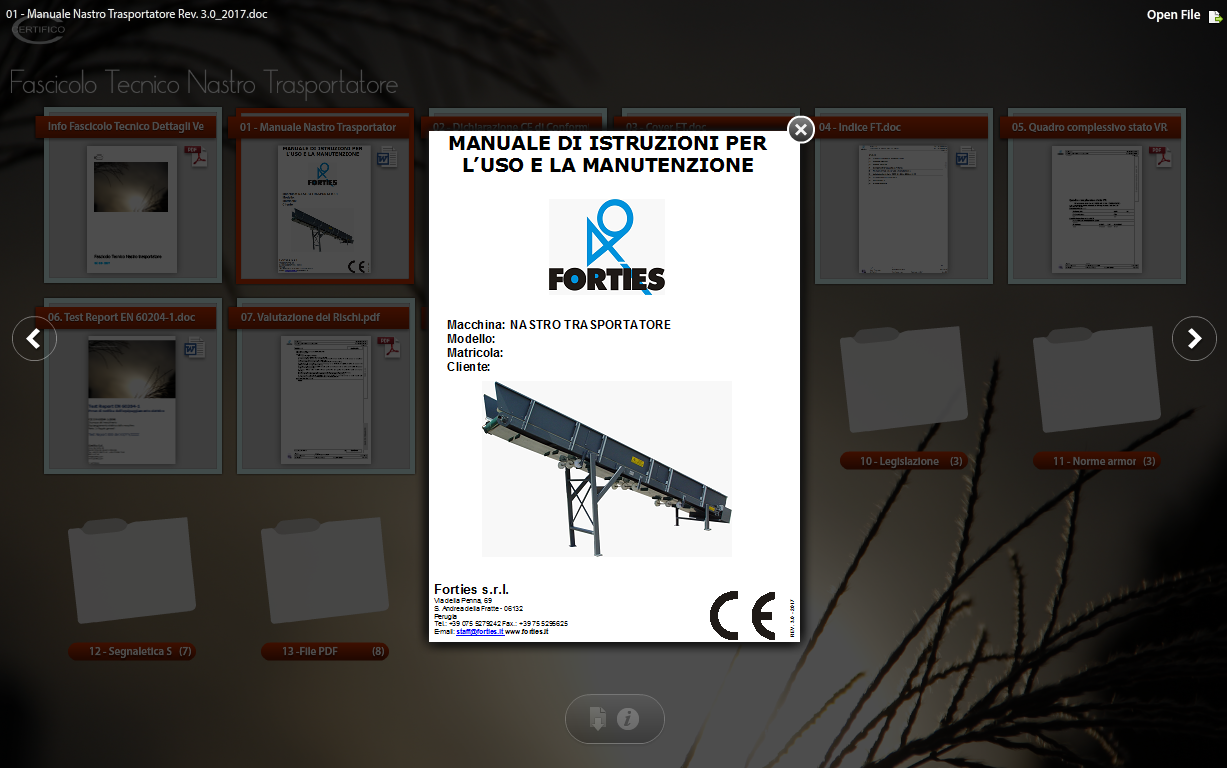

01 - Manuale Nastro Trasportatore Rev. 3.0 2017 [NEW]

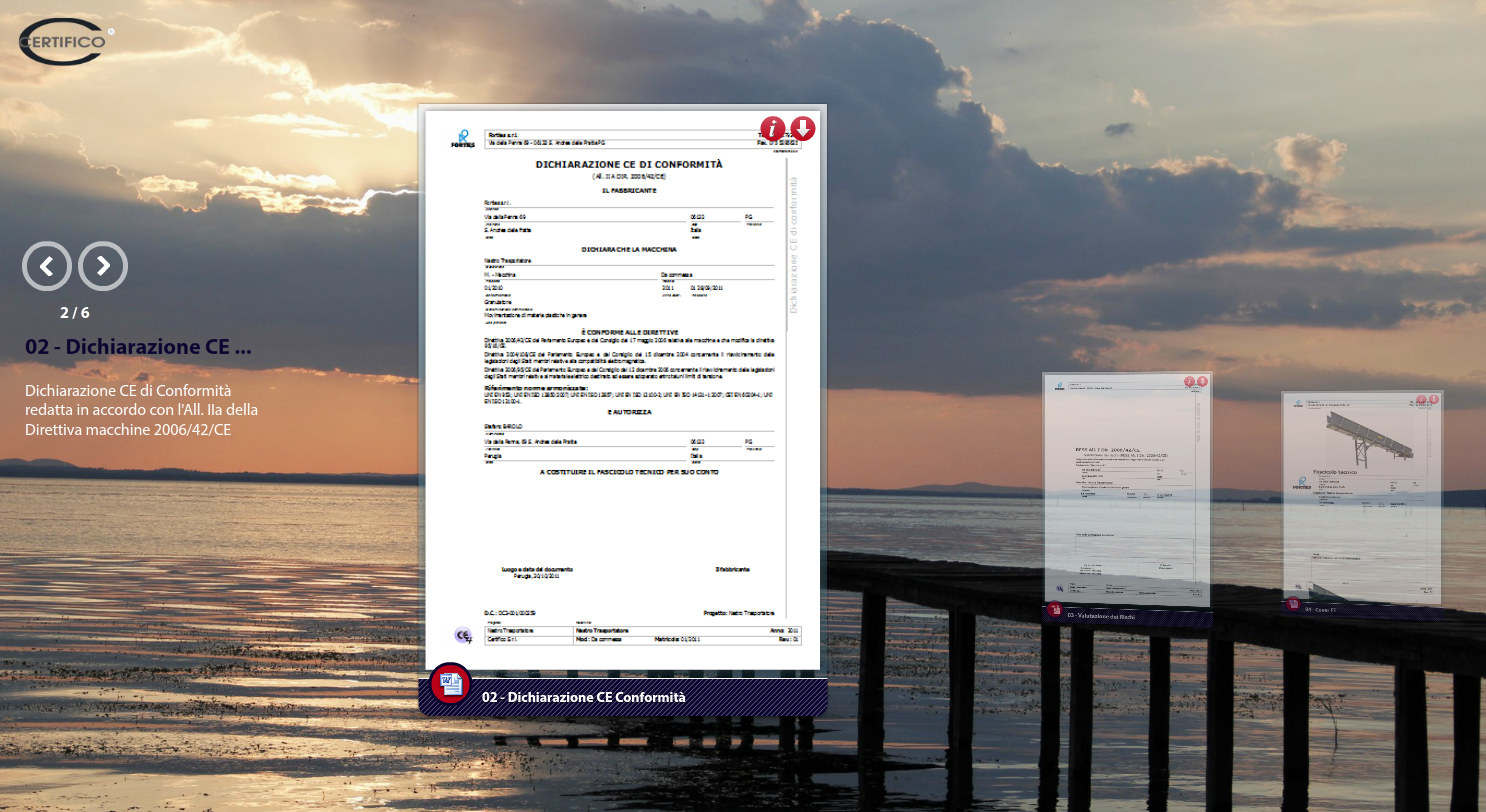

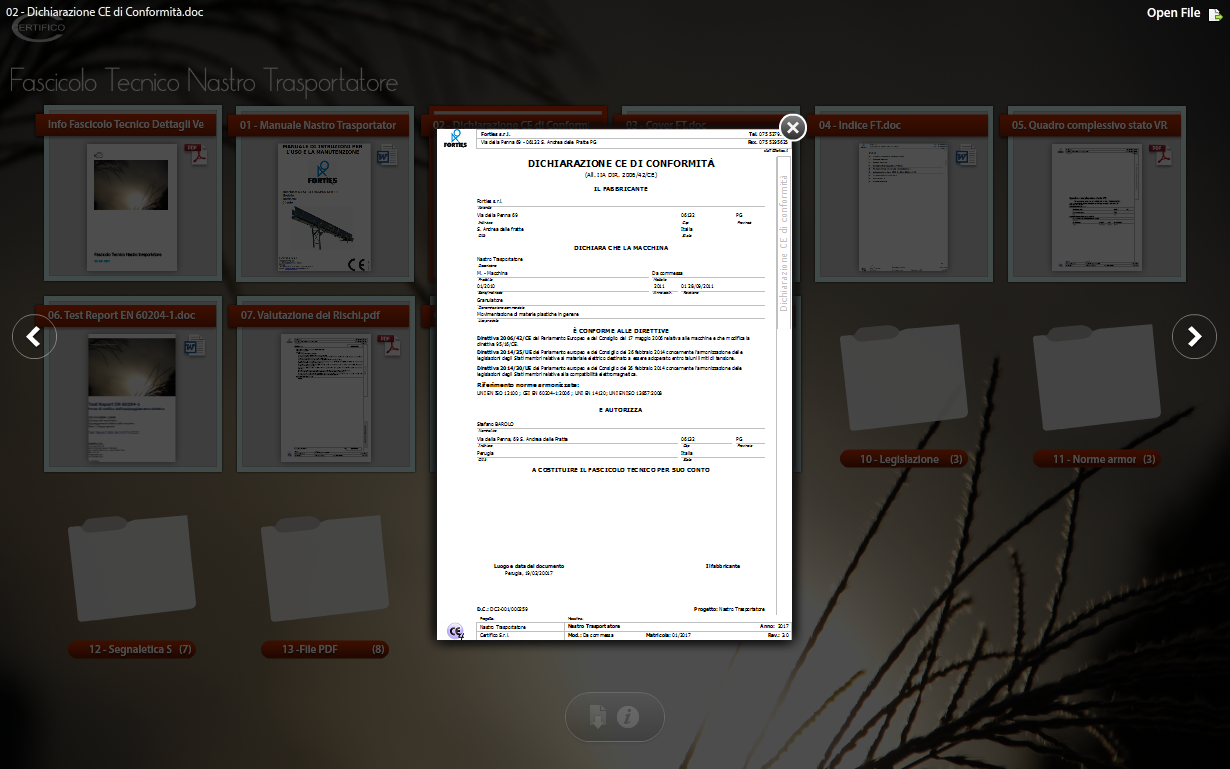

02 - Dichiarazione CE di Conformità [NEW]

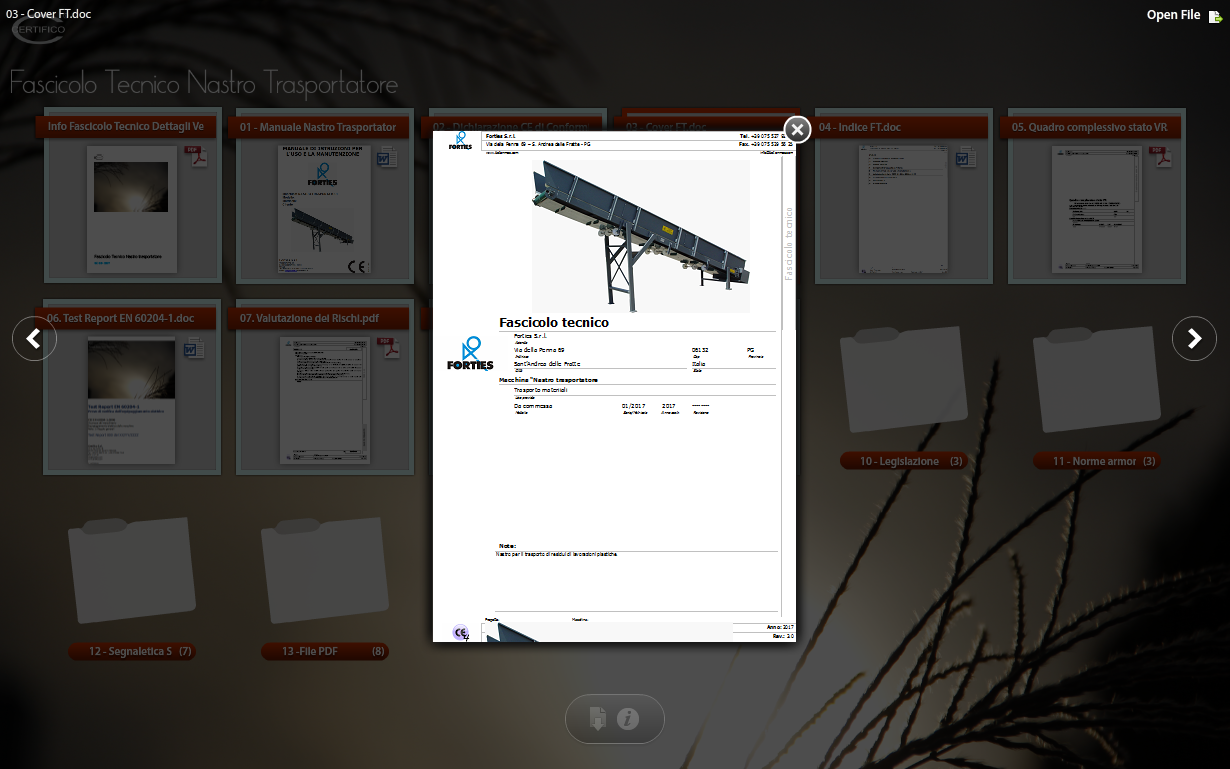

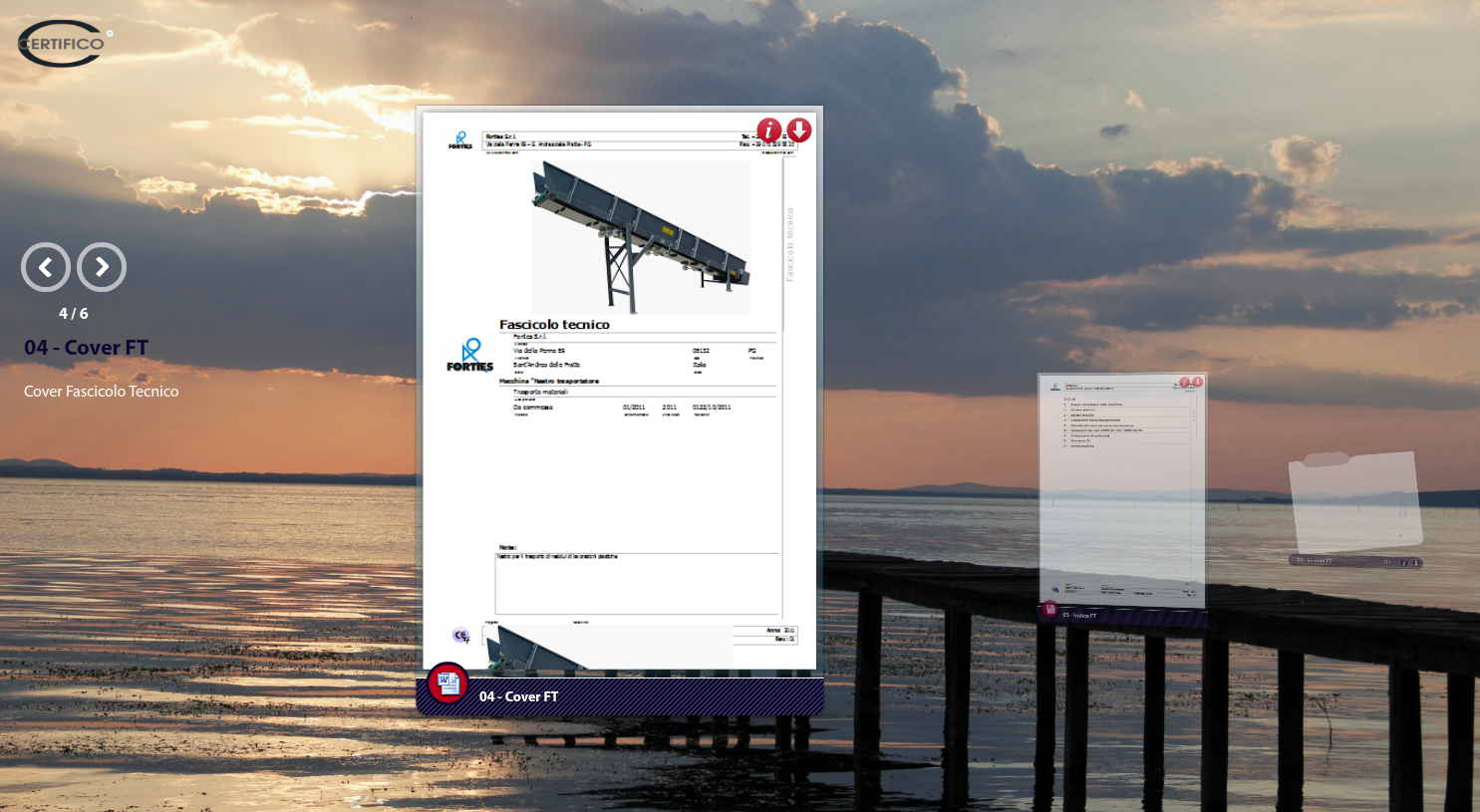

03 - Cover FT [NEW]

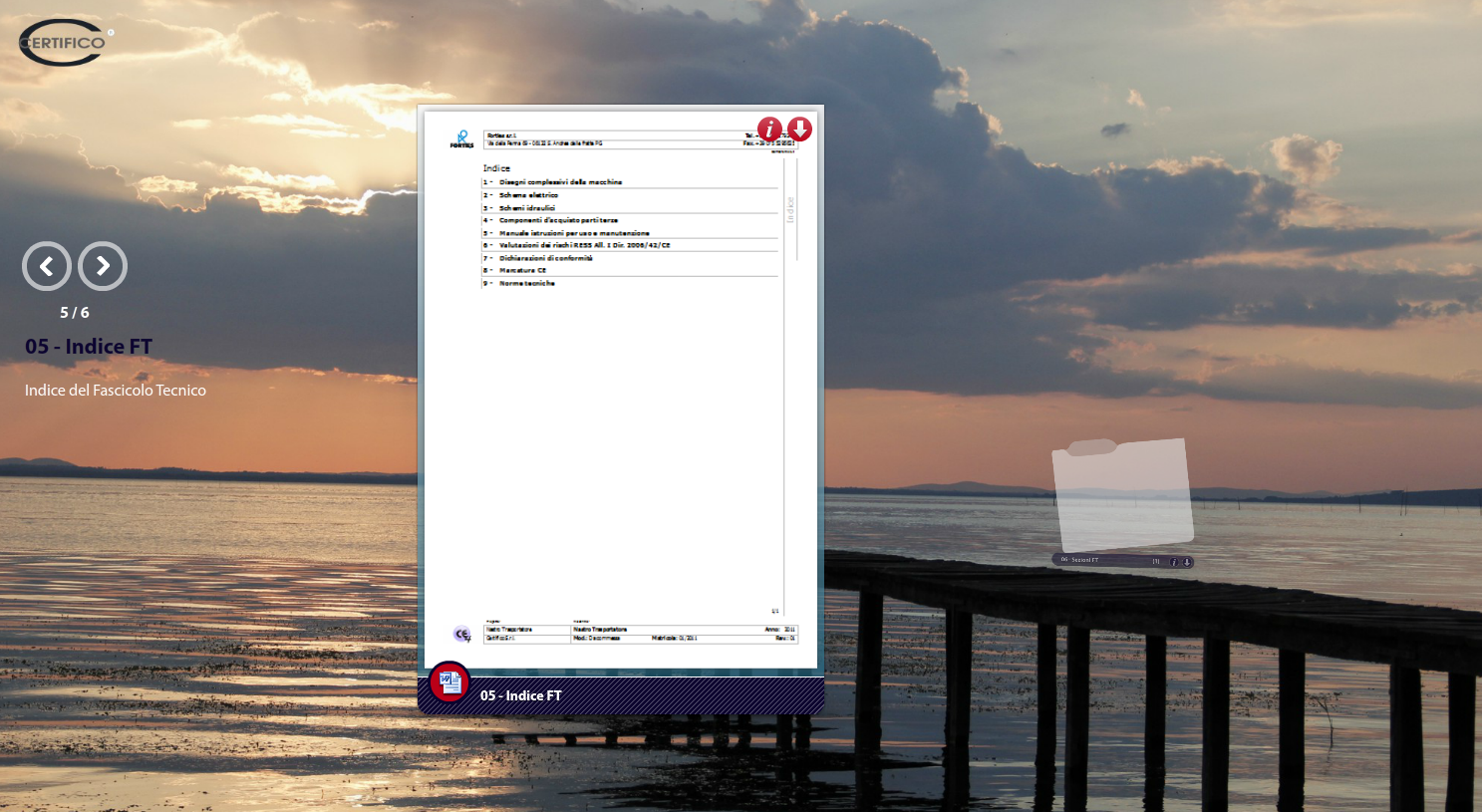

04 - Indice FT
05 - Quadro complessivo stato VR [NEW]

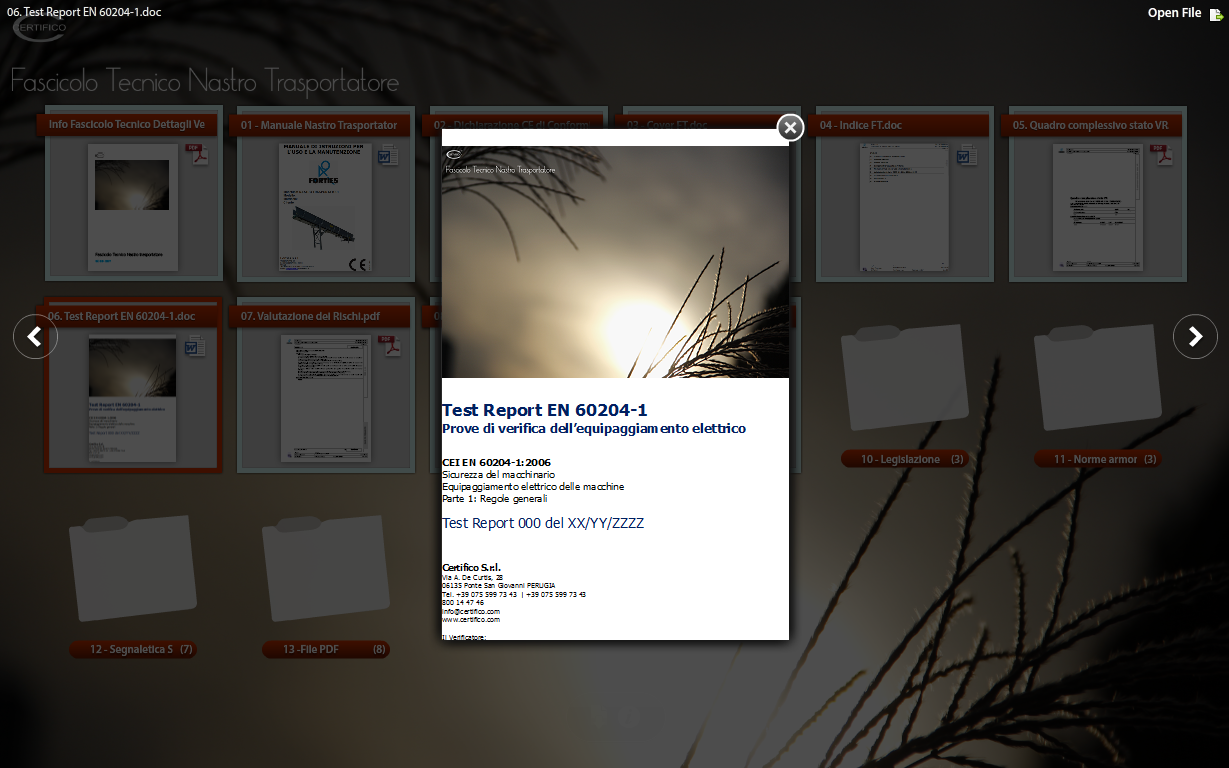

06 - Test Report EN 60204-1 [NEW]

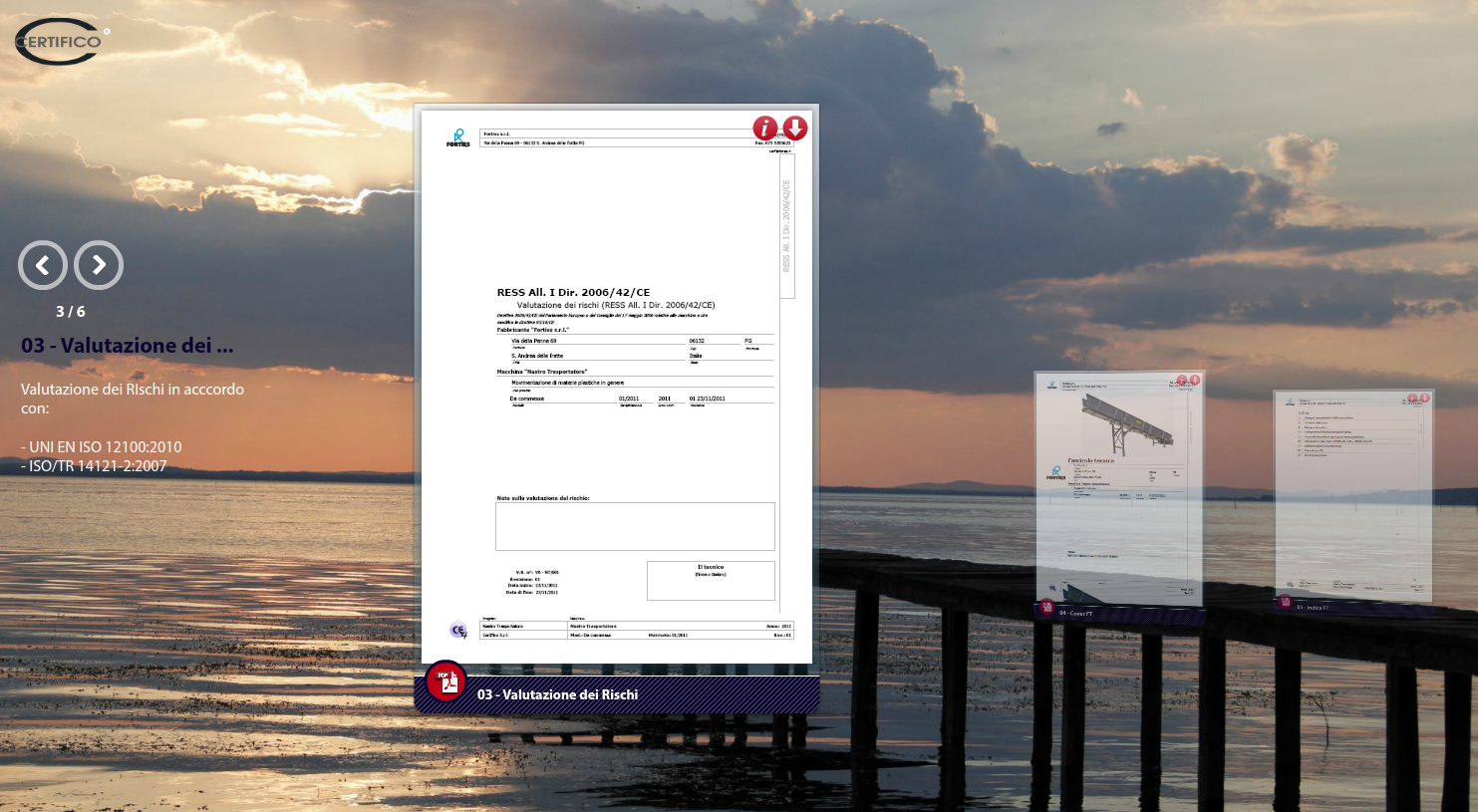

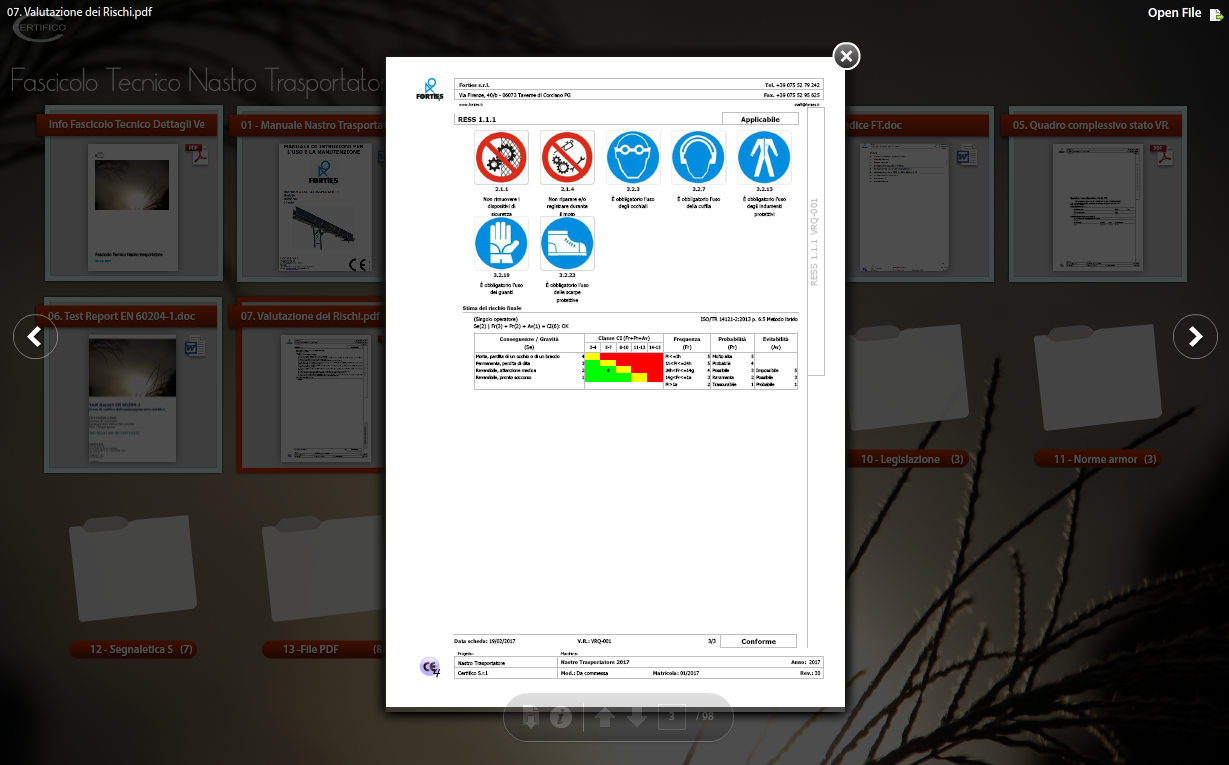

07 - Valutazione dei Rischi [NEW]
08 - Targa marcatura CE [NEW]

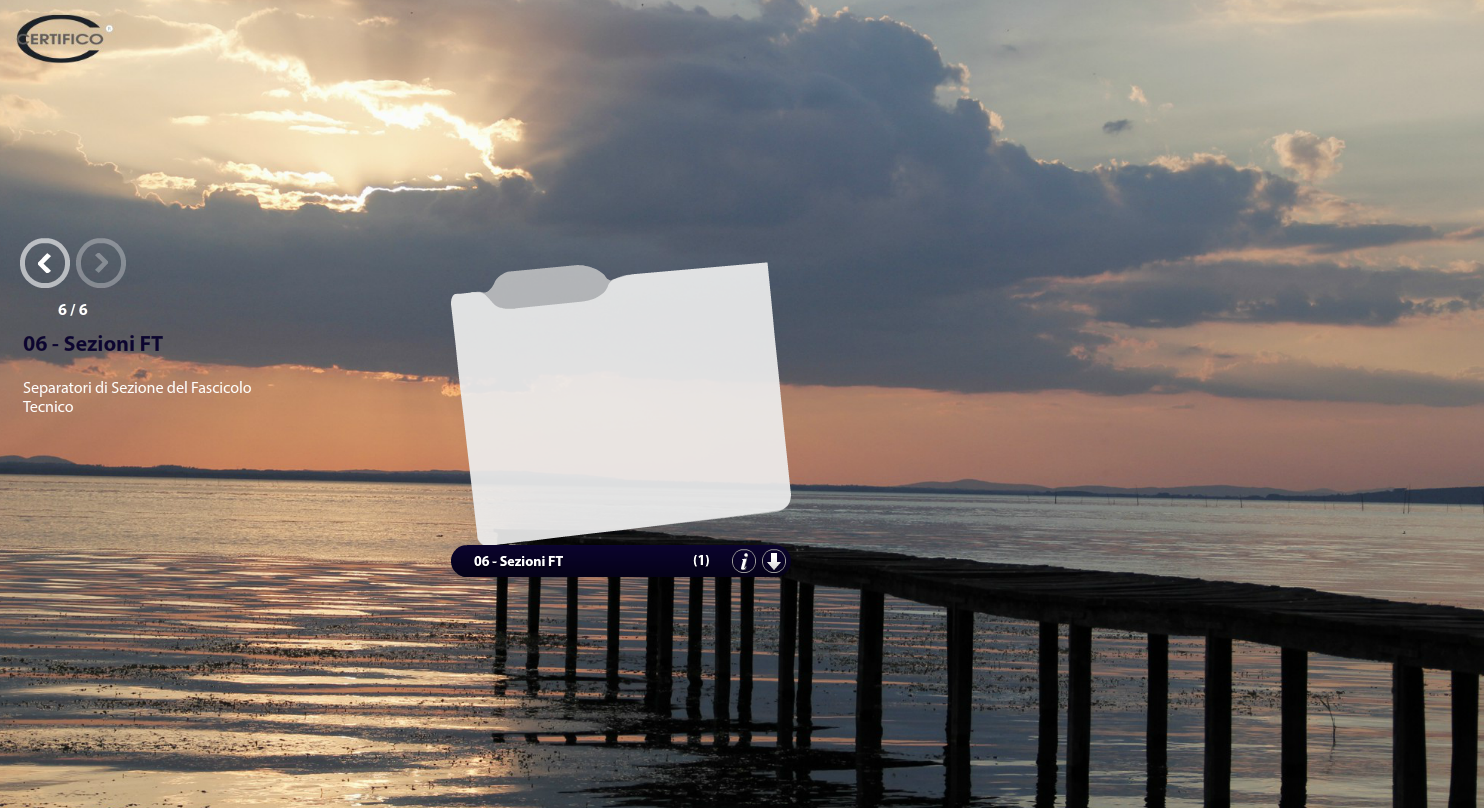

09 - Separatori di sezione FT [NEW]
10 - Legislazione [NEW]
11 - Norme armonizzate [NEW]

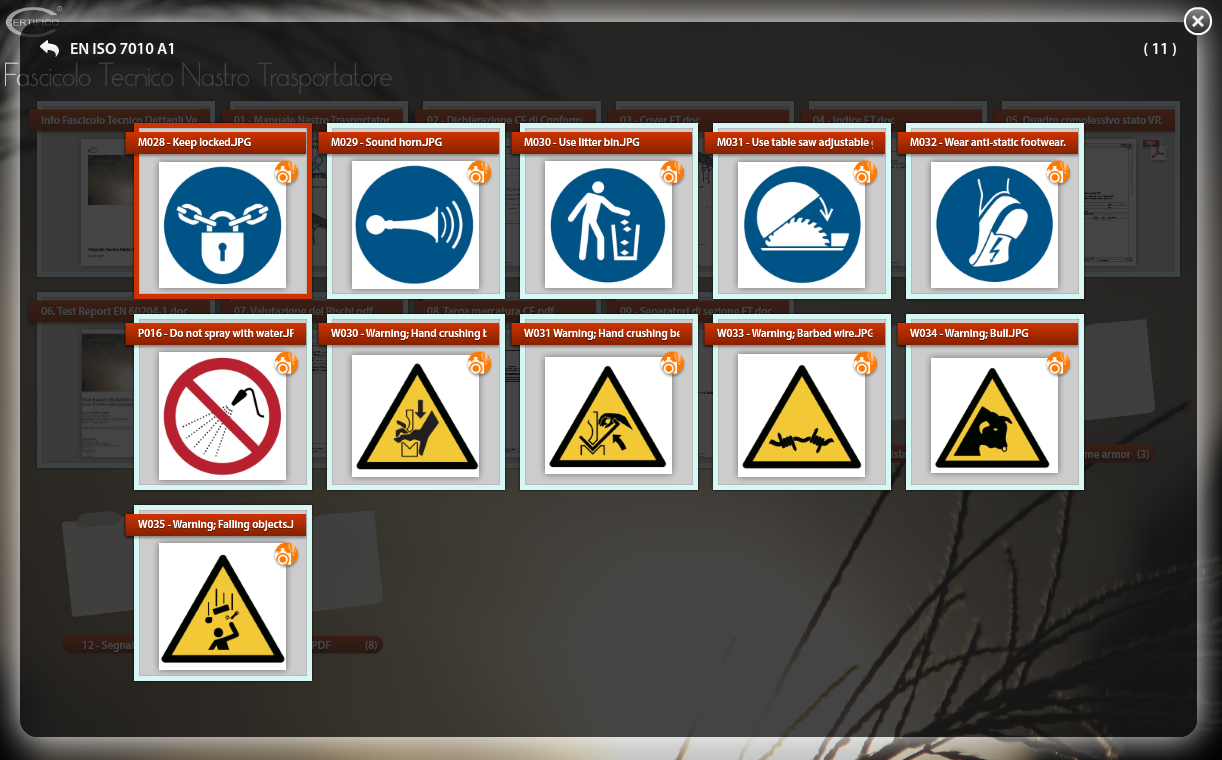

12 - Segnaletica Sicurezza EN 7010 2015 [NEW]

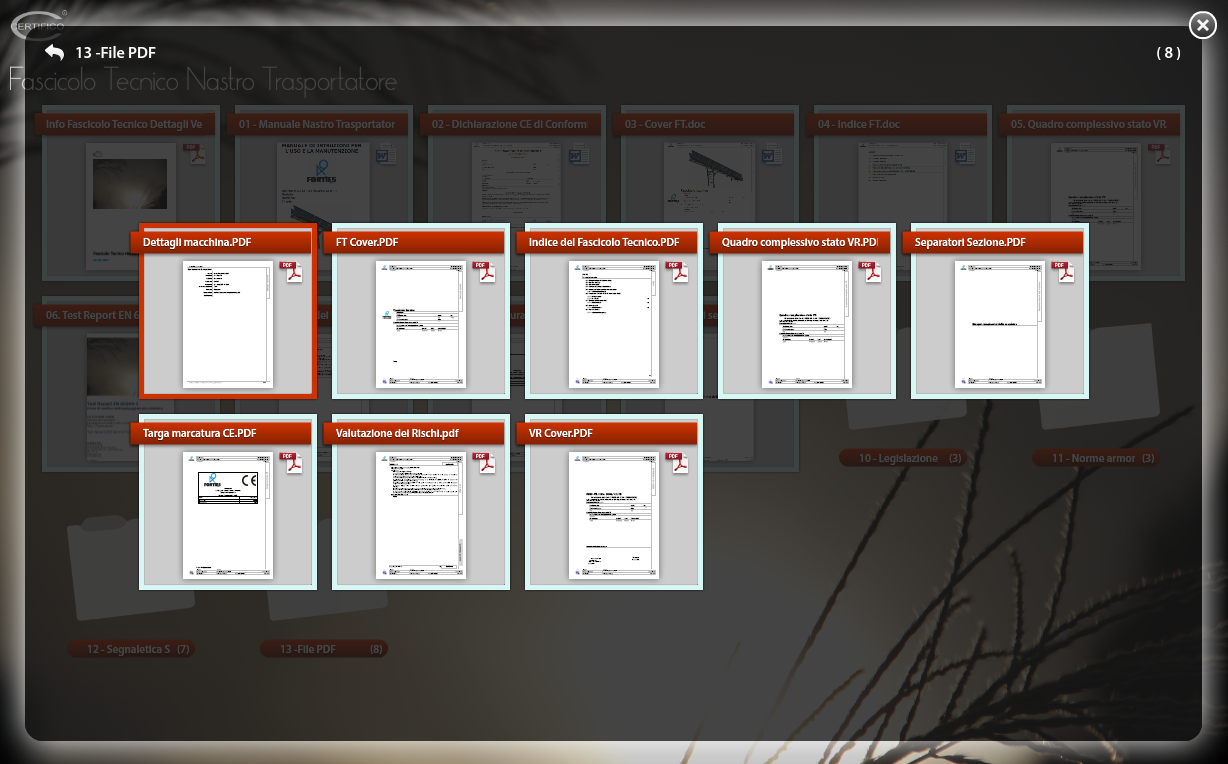

13 - File PDF [NEW]

Changelog Ed. 3.0 - 19.02.2017

001 - Aggiunto Modello Test Report EN 60104-1
002 - Aggiornata DC nuove Direttive BT/EMC
003 - Aggiornata Report FT/VR 2017
004 - Aggiunto Quadro complessivo stato VR
005 - Aggiunta sezione Legislazione
006 - Aggiunta sezione norme tecniche armonizzate
007 - Aggiunta Libreria segnaletica EN ISO 7010:2015

Fascicolo Tecnico Nastro Trasportatore

Direttiva Macchine 2006/42/CE Allegato VII

A. Fascicolo tecnico per le macchine


La parte A del presente allegato descrive la procedura per l'elaborazione del fascicolo tecnico.

Il fascicolo tecnico deve dimostrare la conformità della macchina ai requisiti della presente direttiva.

Esso deve riguardare, nella misura in cui ciò sia necessario a tale valutazione, la progettazione, la fabbricazione ed il funzionamento della macchina.

Il fascicolo tecnico deve essere redatto in una o in varie lingue ufficiali della Comunità; le istruzioni della macchina costituiscono un'eccezione a tale norma; ad esse vanno infatti applicate le disposizioni particolari previste dall'allegato I, punto 1.7.4.1.

1. Il fascicolo tecnico comprende gli elementi seguenti:

a) un fascicolo di costruzione composto:
- da una descrizione generale della macchina,
- da un disegno complessivo della macchina e dagli schemi dei circuiti di comando, nonché dalle relative descrizioni e spiegazioni necessarie per capire il funzionamento della macchina,
- dai disegni dettagliati e completi, eventualmente accompagnati da note di calcolo, risultati di prove, certificati, ecc., che consentano la verifica della conformità della macchina ai requisiti essenziali di sicurezza e di tutela della salute,
- dalla documentazione relativa alla valutazione dei rischi che deve dimostrare la procedura seguita, inclusi:
i) un elenco dei requisiti essenziali di sicurezza e di tutela della salute applicabili alla macchina,
ii) le misure di protezione attuate per eliminare i pericoli identificati o per ridurre i rischi e, se del caso, l'indicazioone dei rischi residui connessi con la macchina,
- dalle norme e dalle altre specifiche tecniche applicate, che indichino i requisiti essenziali di sicurezza e di tutela della salute coperti da tali norme,
- da qualsiasi relazione tecnica che fornisca i risultati delle prove svolte dal fabbricante stesso o da un organismo scelto dal fabbricante o dal suo mandatario,
- da un esemplare delle istruzioni della macchina,
- se del caso, dalla dichiarazione di incorporazione per le quasi-macchine incluse e dalle relative istruzioni di assemblaggio,
- se del caso, da copia della dichiarazione CE di conformità delle macchine o di altri prodotti incorporati nella macchina,
- da una copia della dichiarazione CE di conformità;

b) nel caso di fabbricazione in serie, le disposizioni interne che saranno applicate per mantenere la conformità delle macchine alle disposizioni della presente direttiva.Il fabbricante deve effettuare le ricerche e le prove necessarie sui componenti e sugli accessori o sull'intera macchina per stabilire se essa, in conseguenza della sua progettazione o costruzione, possa essere montata e messa in servizio in condizioni di sicurezza. Nel fascicolo tecnico devono essere inclusi le relazioni e i risultati pertinenti.

2. Il fascicolo tecnico di cui al punto 1 deve essere messo a disposizione delle autorità competenti degli Stati membri per almeno 10 anni a decorrere dalla data di fabbricazione della macchina o dell'ultima unità prodotta nel caso di fabbricazione in serie.

Tale fascicolo tecnico non deve necessariamente trovarsi nel territorio della Comunità, né essere sempre materialmente disponibile.
Il fascicolo tecnico deve tuttavia poter essere riunito e reso disponibile in tempi compatibili con la sua importanza da parte della persona nominata nella dichiarazione CE di conformità.

Il fascicolo tecnico non deve necessariamente includere piani dettagliati o altre eventuali informazioni specifiche per quanto riguarda sottounità utilizzate dal fabbricante della macchina, a meno che la loro conoscenza sia essenziale per la verifica della conformità ai requisiti essenziali di sicurezza e di tutela della salute.

3. La mancata presentazione del fascicolo tecnico in seguito a una domanda debitamente motivata delle autorità nazionali competenti può costituire un motivo sufficiente per dubitare della conformità della macchina in questione ai requisiti essenziali di sicurezza e di tutela della salute.

B. Documentazione tecnica pertinente per le quasi-macchine

Questa parte dell'allegato descrive la procedura per l'elaborazione di una documentazione tecnica pertinente.

La documentazione deve dimostrare quali requisiti della presente direttiva siano applicati e soddisfatti.

Essa deve riguardare la progettazione, la fabbricazione ed il funzionamento della quasi-macchina, nella misura in cui ciò sia necessario per valutare la sua conformità ai requisiti essenziali di sicurezza e di tutela della salute applicati.

La documentazione deve essere redatta in una o più delle lingue ufficiali della Comunità.

Essa comprende gli elementi seguenti:

a) un fascicolo di costruzione composto:

- da un disegno complessivo della quasi-macchina e dagli schemi dei circuiti di comando,
- dai disegni dettagliati e completi, eventualmente accompagnati da note di calcolo, risultati di prove, certificati, ecc., che consentano la verifica della conformità della quasi-macchina ai requisiti essenziali di sicurezza e di tutela della salute applicati,
- dalla documentazione relativa alla valutazione dei rischi che deve dimostrare la procedura seguita, inclusi:
i) un elenco dei requisiti essenziali di sicurezza e di tutela della salute che sono applicati e soddisfatti,
ii) le misure di protezione attuate per eliminare i pericoli identificati o per ridurre i rischi e, se del caso, l'indicazione dei rischi residui,
iii) le norme e le altre specifiche tecniche applicate, che indichino i requisiti essenziali di sicurezza e di tutela della salute coperti da tali norme,
iv) qualsiasi relazione tecnica che fornisca i risultati delle prove svolte dal fabbricante stesso o da un organismo scelto dal fabbricante o dal suo mandatario,
v) un esemplare delle istruzioni di assemblaggio della quasi-macchina;

b) nel caso di fabbricazione in serie, le disposizioni interne che saranno applicate per mantenere la conformità della quasi-macchina ai requisiti essenziali di sicurezza e di tutela della salute applicati.

Il fabbricante deve effettuare le ricerche e le prove necessarie sui componenti, sugli accessori o sulla quasi-macchina per stabilire se essa, in conseguenza della sua progettazione e costruzione, possa essere montata e utilizzata in condizioni di sicurezza.

Nella documentazione tecnica pertinente devono essere inclusi le relazioni e i risultati pertinenti.

La documentazione tecnica pertinente deve essere tenuta a disposizione per almeno 10 anni a decorrere dalla data di fabbricazione della quasi-macchina o dell'ultima unità prodotta, nel caso della fabbricazione in serie, e su richiesta presentata alle autorità competenti degli Stati membri.

Non deve necessariamente trovarsi nel territorio della Comunità, né essere sempre materialmente disponibile.

La documentazione tecnica deve poter essere riunita e presentata all'autorità competente dalla persona nominata nella dichiarazione di incorporazione.

La mancata presentazione della documentazione tecnica pertinente in seguito a una domanda debitamente motivata delle autorità nazionali competenti può costituire un motivo sufficiente per dubitare della conformità della quasi-macchina ai requisiti essenziali di sicurezza e di tutela della salute applicati ed attestati.
